A continuación mostraremos el manejo del sensor de temperatura 18b20 con Arduino
RESUMEN DE CARACTERISTICAS DEL SENSOR
| CARACTERÍSTICA | VALOR |
|---|---|
| Voltaje de alimentación | 3V a 5,5V |
| VDD | voltaje de alimentación |
| GND | Tierra |
| DQ | Datos |
| Rango de temperaturas | -55ºC a 125ºC |
| Error (-10ºC a 85ºC) | ±0,5ºC |
| Error (-55ºC a 125ºC) | ±2ºC |
| Resolución programable | 9-bit, 10-bit, 11-bit o 12-bit (default) |
IDENTIFICACION DE LOS PINES DEL SENSOR

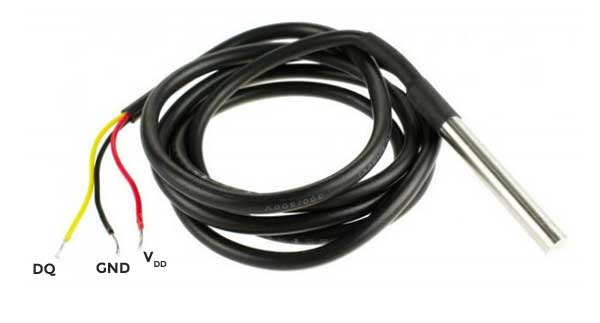

a continucaicon muestro una tabla con los colores de los cables que puede haber
| TIPO 1 | PIN DS18B20 |
|---|---|
| Negro | GND |
| Rojo | Vdd |
| Amarillo | DQ |
CONECCION CON ARDUINO.
respecto al valor de la resistencia pull-up dependera de la distancia de nuestro cable, adjunto una ´pequeña tabla a continuacion
| RESISTENCIA PULL-UP | DISTANCIA DEL CABLE (METROS) |
|---|---|
| 4,7 kΩ | De 0 m a 5 m |
| 3,3 kΩ | De 5 m a 10 m |
| 2,2 kΩ | De 10 m a 20 m |
| 1,2 kΩ | De 20 m a 50 m |
en nuestro caso la distancia del cable no excede los 5m por lo cual usamos la resistencia de 4.7kΩ
PREPARANDO EL ARDUINO IDE PARA EL PROGRAMA:

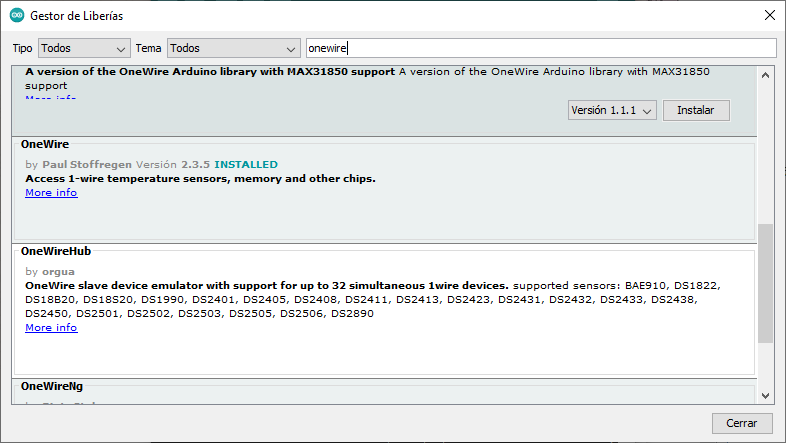

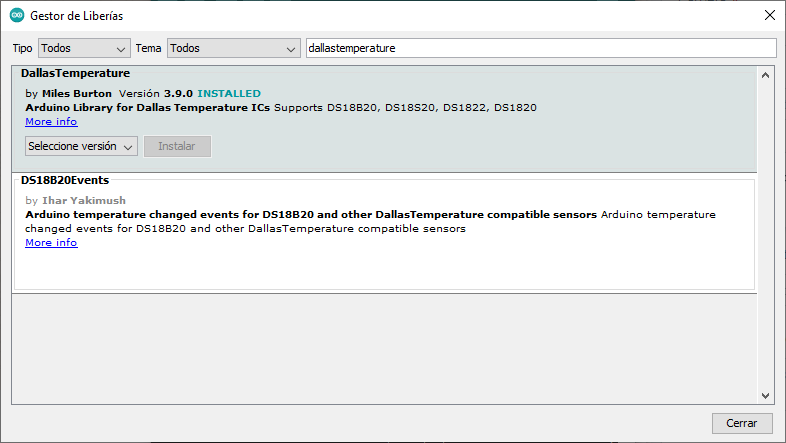

procedemos a descargar las librerias necesarias para lo cual vamos en el IDE ARDUINO a Herramientas/administrar bibliotecas.
una vez instaladas las librerías procedemos a probar el siguiente código.
#include <OneWire.h>
#include <DallasTemperature.h>
// Pin donde se conecta el bus 1-Wire
const int pinDatosDQ = 9;
// Instancia a las clases OneWire y DallasTemperature
OneWire oneWireObjeto(pinDatosDQ);
DallasTemperature sensorDS18B20(&oneWireObjeto);
void setup() {
// Iniciamos la comunicación serie
Serial.begin(9600);
// Iniciamos el bus 1-Wire
sensorDS18B20.begin();
}
void loop() {
// Mandamos comandos para toma de temperatura a los sensores
Serial.println("comando para recabar las temperaturas");
sensorDS18B20.requestTemperatures();
// Leemos y mostramos los datos de los sensores DS18B20
Serial.print("Temperatura sensor 0: ");
Serial.print(sensorDS18B20.getTempCByIndex(0));
Serial.println(" C");
delay(1000);

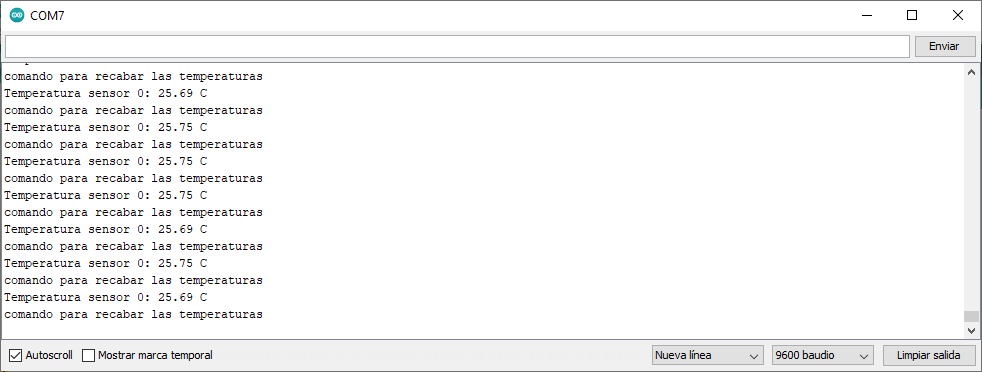

}y si abrimos el serial terminal lo que debería mostrarnos es
