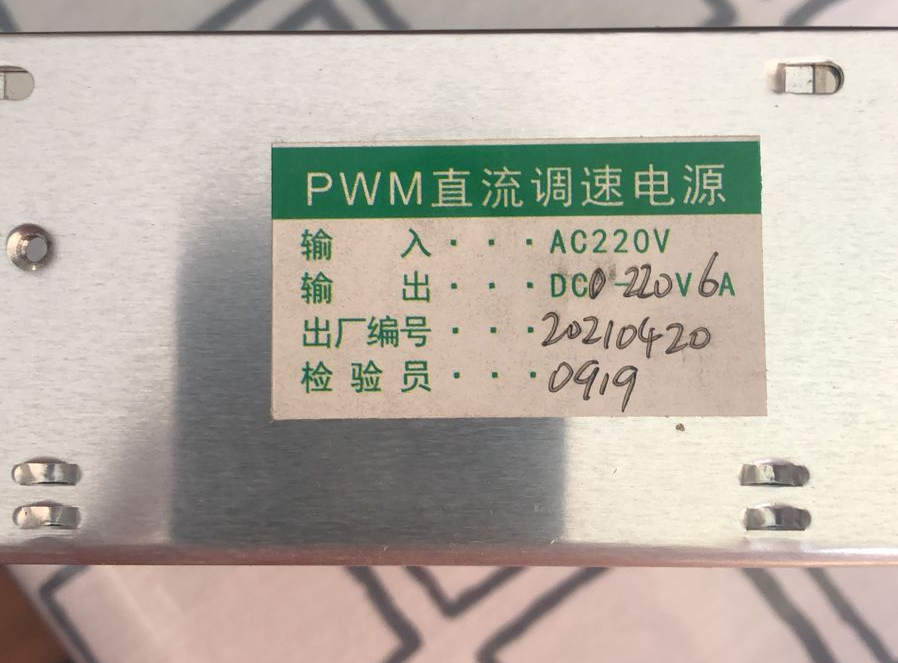

Lo primero que tenemos que hacer es revisar el controlador que tenemos, por ejemplo usare el modulo wk622 que se muestra en la siguiente imagen
si nos fijamos en las características el primer dato es que funciona con 220v, que en dc se puede regular de 0 a 220 vdc.
la característica principal del spindle es que su voltaje de funcionamiento es de 48vdc y el controlador llega a 220vdc, entonces primero tenemos que hacer una adecuación del voltaje de salida del controlador para que su máximo sea 48vdc

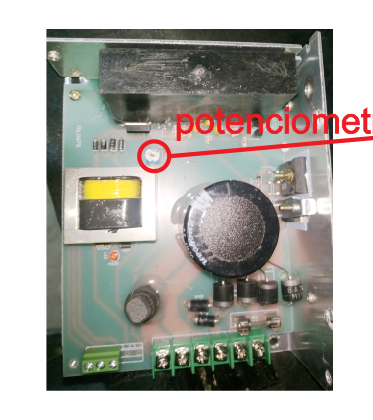

el controlador tiene internamente tiene un potenciómetro para ir variando el tope del voltaje de salida y se muestra en la siguiente imagen.

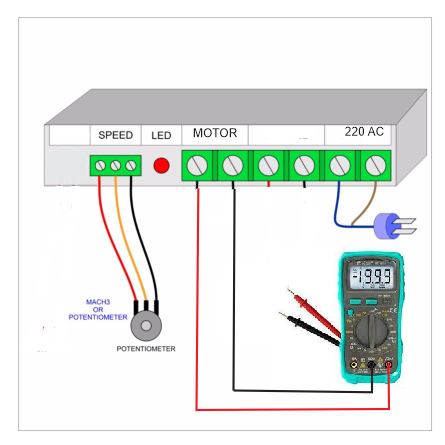

para poder poner a punto el dispositivo se puede hacer la conexión que se muestra en la siguiente imagen
poniendo el potenciómetro al máximo y verificar el voltaje con el multímetro, debería estar a un máximo de 48 v, se recomienda realizar el movimiento del potenciómetro cuando el regulador este desconectado.
una vez que el dispositivo este regulado se procede a conectar el motor
